Aquí puedes ver el documento en PDF.

Quizás tengas dudas con respecto a las propiedades de las líneas que aparecen en la lámina.

A continuación tienes la información:

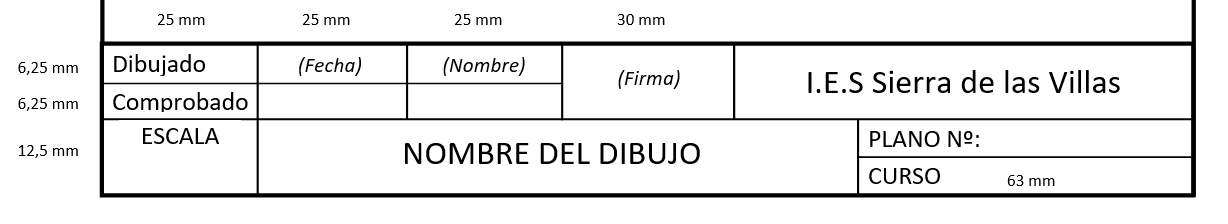

• Líneas de los márgenes: grosor 0.8 mm.
• Líneas externas del cajetín: grosor 0.8 mm.
• Líneas internas  del cajetín: grosor 0.4 mm.

Para la resolución eficaz de la lámina es importante usar las siguientes herramientas:

• Utilización de capas.
• Líneas paralelas a una distancia dada.
• Recortar líneas.

Si tienes alguna duda más, te recomiendo que preguntes a tu profesor/a.

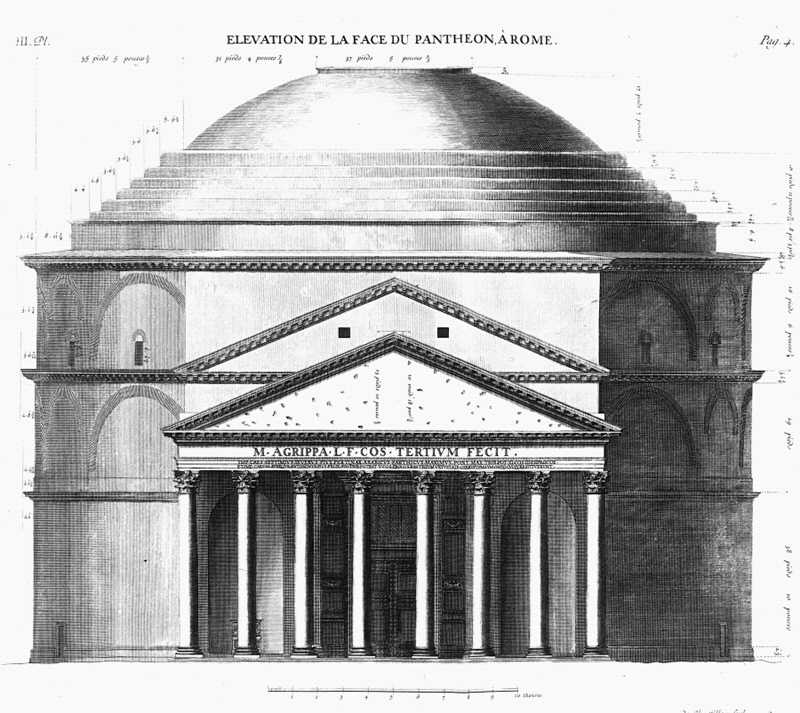

Las vistas o proyecciones ortogonales de una figura es lo que conocemos como: alzado, planta y perfil.

En el siguiente vídeo se explica de una forma muy amena.

Si tienes problemas para empezar, te puedo dar las siguientes ideas:

• Lineas de figura, 0,8 mm de grosor tipo continua.
• Líneas ocultas, 0,4 mm de grosor y tipo raya discontinua.
• Líneas ejes de simetría, 0,2 mm de grosor y tipo raya punto.
• Líneas de acotación, 0,2 mm de grosor y líneas continua.

Recuerda que dispones de los archivos de trabajo en el apartado de Ficheros Adjuntos.

No te preocupes, es normal si es la primera vez que diseñas con FreeCAD.

A continuación, te doy unas pautas que seguro te ayudaran:

• Asegúrate de tener instalado  el programa FreeCAD. Si tienes dudas sobre esto, te recomiendo que preguntes a tu profesor/a.

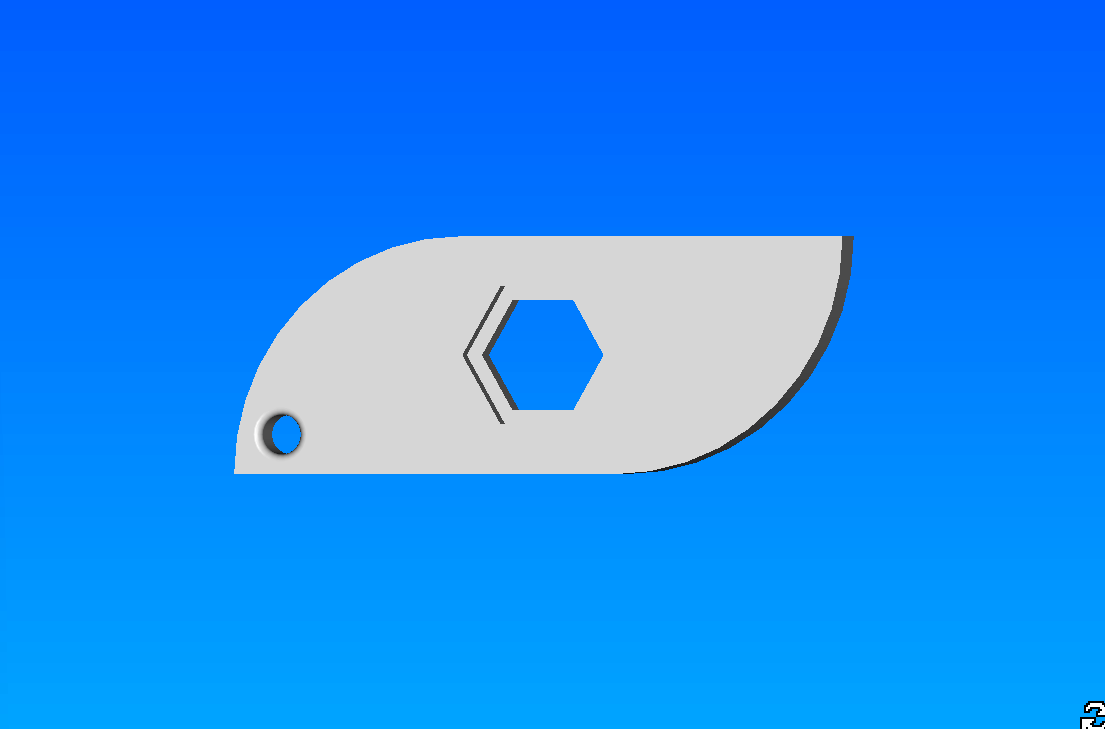

• Añade un Cubo de las siguientes dimensiones:
  • Largo: 80 mm.
  • Ancho: 30 mm.
  • Alto: 5 mm.
• Para hacer las esquinas redondeadas, lo más sencillo es utilizar el redondeo de aristas.

  • Radio de redondeo aconsejado 29 mm.
• Añade un cilindro de radio 2,5 mm.

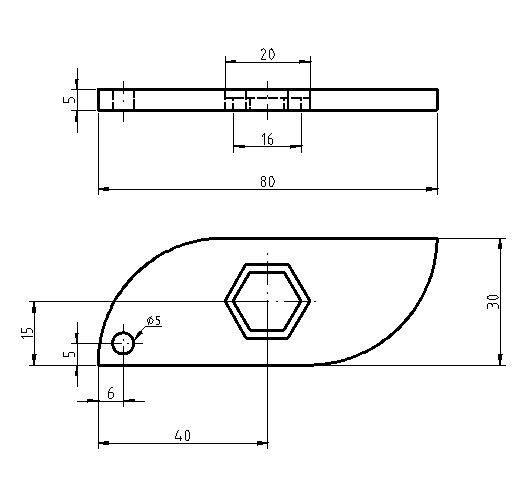

• Mueve el cilindro hasta la posición indicada, para ello fíjate en el dibujo donde aparecen las medidas.
• Respecto al hueco que hay en el centro, añade la figura geométrica que más te guste, colócala en la posición adecuada.
• Para terminar, realiza la resta para generar los huecos.

A veces nos sentimos incómodos al realizar una tarea.

No te preocupes, es normal cuando algo nos cuesta trabajo o no se nos da bien.

Te recomiendo trabajar con algún compañero/a, de esta forma podrás comentar tus dudas y entre los dos, seguro que seréis capaces de conseguirlo.

¡Inténtalo y verás como te sentirás mejor!
